Enkelt glidende lodret sprøjtestøbemaskine

Introduktion:

Enkelt-slids vertikal sprøjtestøbemaskine er en speciel vertikal sprøjtestøbemaskine. Dens kerneegenskab er "single-slide" forminstallationssystemet. Den øverste form er fast, og den nederste form glider ud. Formen åbnes og lukkes, og produktet fjernes ved bevægelse af glideren. Den lodrette sprøjtestøbemaskine med enkelt-slids er velegnet til støbning af forskellige plastmaterialer, især til præcisionssprøjtestøbning og indsatsstøbning.

SE MERE

Udskæring af sprøjtestøbemaskine: Lodret vs vandret strukturguide 2026-Aug-07
Skær en sprøjtestøbemaskine ned i midten, og den udskårne visning viser præcis, hvordan polymerpellets bliver til færdige dele: hvor skruen smelter og sprøjter materiale ind, hvordan formen holdes lukket under tonnage, og hvordan delen udstødes efter afkøling. For ingeniører, indkøbsteams og vedligeholdelsesperso...
Strømforbrug til sprøjtestøbemaskine: reelle data og omkostningsbesparelser 2026-Jul-31
Reducerer sprøjtestøbemaskine strømforbrug er ikke et spørgsmål om gætværk, men om præcis beregning og maskinvalg. Industridata bekræfter, at energiomkostningerne udgør op til 30 % af de samlede produktionsomkostninger i et typisk støbeanlæg. En standard hydraulisk sprøjt...
Hydraulisk vs elektrisk sprøjtestøbemaskine: En datadrevet beslutningsvejledning 2026-Jul-24
Hvis du har brug for et klart svar lige nu: en elektrisk sprøjtestøbemaskine reducerer typisk energiforbruget med 40-70 %, forbedrer repeterbarheden til ±0,01 mm og cykler 15–25 % hurtigere end en sammenlignelig hydraulisk maskine, men den koster 30–50 % mere på forhånd. Hydr...

Strømlinet og effektiv struktur	Det faste glideformdesign forenkler den mekaniske struktur, samtidig med at det sikrer driftsstabilitet, reducerer fejlfrekvenser og sænker vedligeholdelsesomkostningerne.
Fremragende pladsudnyttelse	Den kompakte krop reducerer fodaftrykket betydeligt, hvilket gør den særligt velegnet til produktionsmiljøer med begrænset plads, såsom små værksteder eller produktionslinjelayouter med høj tæthed.
Kan tilpasses til flere scenarier	Den åbne lodrette struktur understøtter forskellige behov for skærstøbning (såsom metalindsatser, elektroniske komponenter osv.), og produktionsopgaver kan hurtigt skiftes uden komplekse modifikationer.
Praktisk menneske-maskine-samarbejde	Den intuitive betjeningsgrænseflade og slide-type design letter manuel på- og aflæsning. Den er også kompatibel med automatisering af robotarme og kan nemt opgraderes til semi-automatiske/fuldautomatiske produktionsceller, hvilket balancerer effektivitet og fleksibilitet.
Produktionseffektivitet	Injektions-/køleprocesser drives parallelt, hvilket resulterer i et hurtigt produktionstempo
Automatiseringsintegration	Standardiseret robotarmgrænseflade for at lette automatiseringstransformation
Fremragende omkostningseffektivitet	Mens den bevarer automatiserede udvidelsesmuligheder på basis af en forenklet struktur, tager den hensyn til den økonomiske gennemførlighed af små og mellemstore batchproduktioner og potentialet for fremtidig kapacitetsudvidelse med et betydeligt afkast af investeringen.

Vigtigste anvendelsesområder	Typiske anvendelsesscenarier

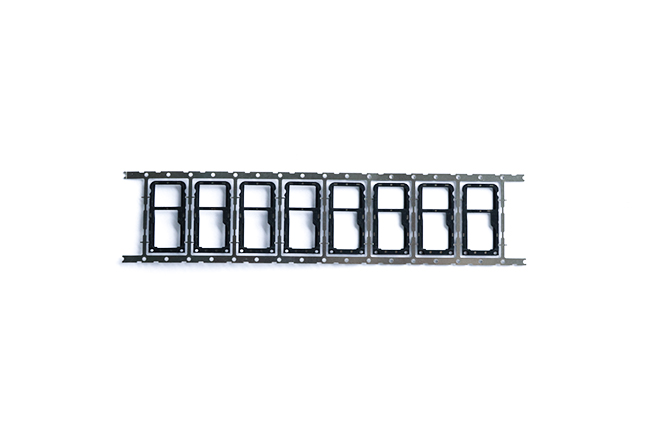

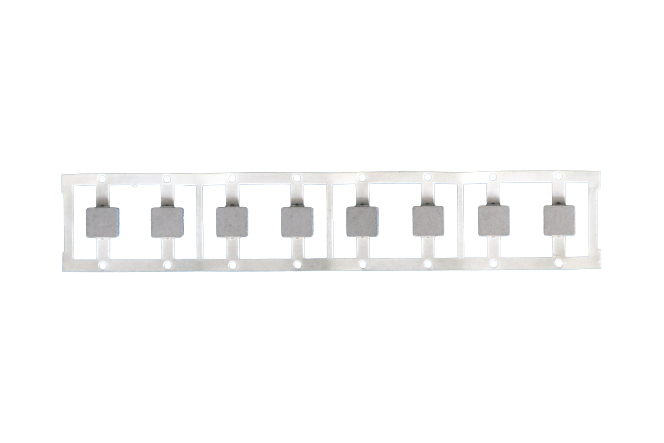

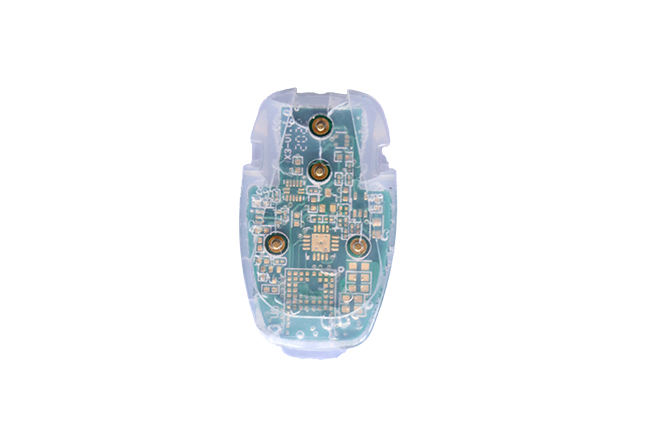

Elektronik og elektrisk industri	Præcisionsstik (såsom USB-grænseflader, terminaler, stik) Elektroniske miniaturekomponenter (sensorhuse, relækomponenter, omskiftersamlinger), kabelsamlinger (injection overmolding)

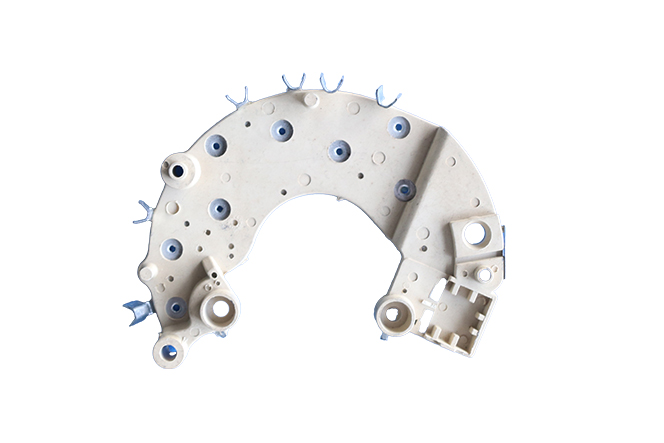

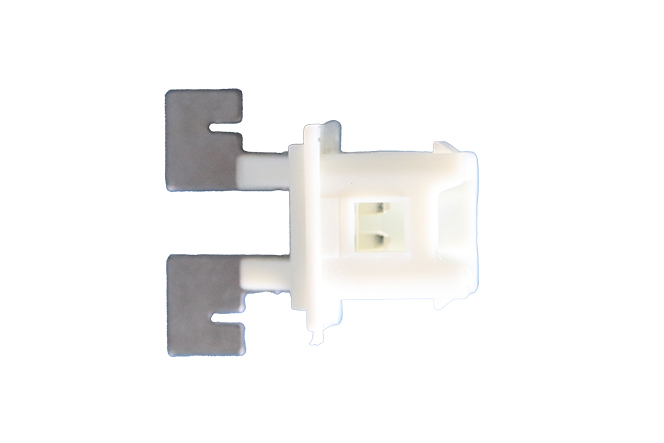

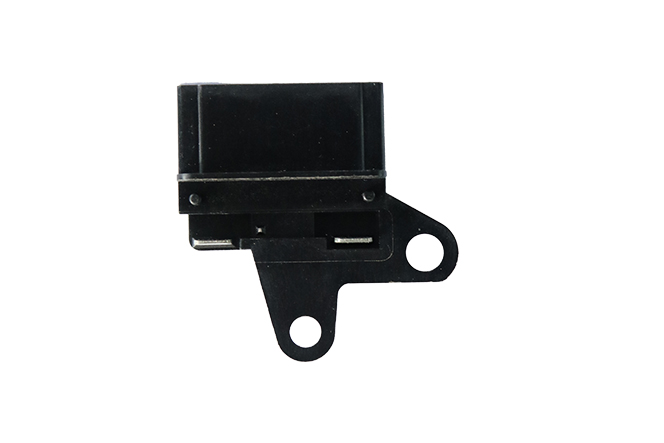

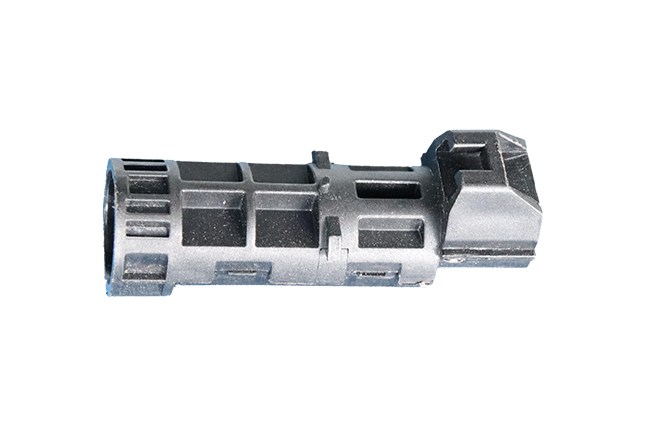

Autodele	Små funktionelle dele (lysstyrelister, nøglemoduler, indvendige trim-indsatser) Elektriske komponenter (sikringsbokse, ledningsnetstik, elektroniske styreenheder (ECU) huse)
Medicinsk og forbrugsvarer	Medicinsk udstyr (sprøjtestempler, kirurgiske værktøjshåndtag, testkorthuse) Laboratorieforsyninger (centrifugerørshætter, pipettespidser osv.)

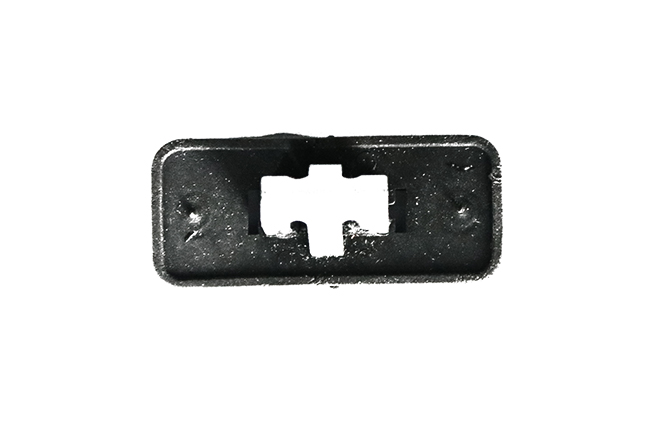

Daglige fornødenheder og hardware	Produkter med metalindlæg (lynlåstræk, knapper, værktøjshåndtag) Multimateriale kompositdele (tandbørstehårbase, kosmetikemballage)
Industrielle dele	Gear og transmissionskomponenter (plastgear med metalaksler indlejret i dem) Tætninger og isoleringsdele (O-ringe indlejret, isolerende pakninger)

Vare			Enhed	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injektionsenhed	Skrue dia		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Indsprøjtningstryk		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Teoretisk skudvolumen		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Skudvægt		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Injektionshastighed		cm³/sek	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Skrueslag		mm	100				120				140				150					160					180					200				240
	Skruehastighed		rpm	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Injektionshastighed		mm/s	130				130				130				130					120					120					120				120
	Temperatursektion (zone)		-	5				5				5				5					5					5					5				5
Fastspænding enhed	Fastspænding force		tons	35				45				60				80					100					120					160				200
	Åbningskraft		tons	3.8				4.3				9.2				14					17					20					20				25
	Fast bord	Bordstørrelse	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Bindestang	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Enkelt skydebord størrelse		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Roterende bord	Bordstørrelse	mm	700				800				900				1000					1100					1300					1600				1800
		Max formstørrelse	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. formens tykkelse		mm	140				160				200				250					250					300					350				400
	Åbningsslag		mm	180				200				200/250				250					250					300					350				400
	Åbner dagslys		mm	320				360				400 (fast)/450 (roterende)				500					500					600					700				800
Elektrisk	Ejektorkraft		tons	1.5				1.5				1.5				3					3					5					6				6
	Ejektorslag		mm	37 (fast)		100 (glidende, roterende)		37 (fast)		100 (glidende, roterende)		37		100		50			100		50			100		50		100			50		100		100
	Maks. Tryk		kg/cm2	140				140				140				140					140					140					140				170
	Olietank volumen		liter	100(fast bord)/140(glidende)/160(roterende)				120(fast bord)/160((glidende,roterende)				165(fast bord)/260(glidende)/290(roterende)				200(fast bord)/280(glidende,roterende)					310(fast bord)/330(glidende, roterende)					350(fast bord)/380(glidende,roterende)					480(fast bord)/560(sliding.rotary)				510(fast bord, glidende, roterende)
	Kølevandsvolumen		liter/hr	50				50				60				80					80					80					80				80
	System Motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Varmelegeme		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Samlet watt		kw	10				11.3				14.1				27.3					33					43					53				64
Andet	Maskinens vægt		tons	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	Maskinstørrelse (LBH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1W2,0H4,7	3,2B2,2H4,9	433,4
